etc termostat za centralno grejanje - termostat za podno grejanje

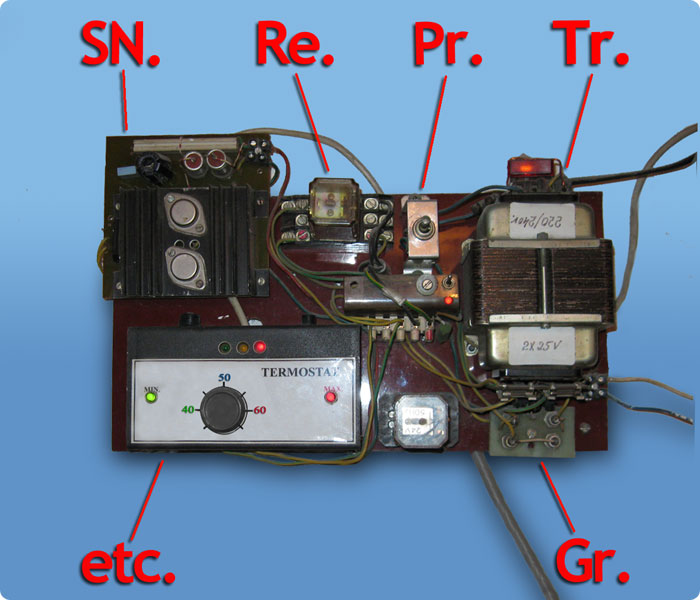

SN. Stabilizator napona 12V
Re. Rele 24V
Pr. Prekidač za trafo 220V
Tr. Trafo 220/24V
Gr. Grec spoj za 24V
etc. Elektronski termostat "etc"

• Prekidačem (Pr.) uključimo 220V na trafo. Sa trafoa (Tr.) izlazi 24V.
• Dalje ide preko greca (Gr.) na rele (Re.) i stabilizator napona (SN), sa kojeg se skida 12V za elektronski termostat (etc).
• Sa relea 24V, uključuje se elektro magnet za otvaranje ili zatvaranje dovoda vazduha za sagorevanje.
